	卫星罗经 SC-30A
	SC-30A卫星罗经为雷达、标绘仪、绘图仪、自动舵、鱼探仪、声纳等导航设备提供高精度船位信息。设计时尚，完全适应各类现代船舶的外观，多功能一体系统，安装和使用简单，并节省空间，无需定期维护，可以广泛地应用于各种类型的船舶。SC-30A设计紧凑，采用了GPS、北斗、GLONASS等多星多频技术，天线内置三轴MEMS陀螺仪、加速度计，以及三轴磁传感器，通过内部附带的高性能处理器处理，采用先进的多信息融合实时解算，得到精确的船舶信息，如精准的航向和摇晃倾斜信息以及起伏信息。由于采用了多传感器融合、自标定等特有的技术，使得SC-30A可以不间断提供精准的船位信息。SC-30A采用RS232/RS422/RS485标准串口输出，符合NMEA2000接口标准。

	性能指标

	◆ 方位精度：0.5°（符合IMO MSC.116(73)定义的THD(船首信号发送装置)； ◆ 角度分辨率：0.01°； ◆ 定位精度： 1.5m（单点定位）、0.8m（DGPS）、0.025m（RTK） ◆ 最大转向速率：125°/s； ◆ 启动时间：20s（热）；60s（冷）； ◆ 辅助单元：内置MEMS辅助，内置磁传感器，不间断提供方位信息； ◆ 输出端口：1端口，RS232/RS422/485；速率4800、9600、19200、38400可设置； ◆ 输出语句：HDT, HDG, HVE, HDM , ATT，VTG, GGA, ZDA, RMC； ◆ 输出速率：1、5、10、20、50、60Hz 可选择； ◆ 备份输入：2端口，RS232/RS422/485 用于输入差分信息，速率9600（固定）； ◆ 信息格式支持：标准NMEA-0183 、CMR/CMR+、RTCM2.3 、RTCM3.2； ◆ 温度范围：使用-40°C～+85°C；存储-55°C～+95°C； ◆ 电源：+12V/+24V DC； ◆ 功耗：< 6W； ◆ 防水等级： IP67； ◆ 振动：IEC60068-2-8； ◆ 电磁兼容：IEC61000；
	功能特点
	◆ 设计时尚，完全适应各类现代船舶的外观要求； ◆ 多功能一体系统，安装和使用简单，并节省空间； ◆ 船艏方向精度 0.5°RMS，符合IMO MSC.116(73)定义的THD； ◆ 启动时间短，热启动时间20s，冷启动时间60s； ◆ 跟踪速率高，超过高速船只的要求； ◆ 卫星信号短暂失锁时，由电子陀螺、加表、磁传感器组合运算指示航向； ◆ 无需定期维护； ◆ 接口符合NMEA2000 接口标准；

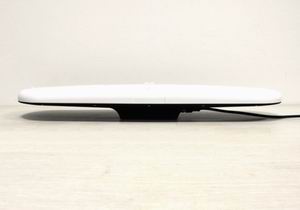

	正面背面

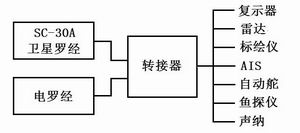

	和船用设备连接
	实际应用
	SC-30A卫星罗经可以应用于各种现代船舶，为雷达、标绘仪、绘图仪、自动舵、鱼探仪、声纳等导航设备提供高精度船位信息。当卫星罗经连接到雷达时，可提供真运动回波尾迹，真运动回波跟踪有助于确定本船及其他船舶的移动，航向的精度和感知速度确保尾迹能平滑的线条显示。为鱼探仪系统提供补偿数据，可以使得显示免于受船舶颠簸影响。在恶劣天气下，声呐系统在屏幕上显示不稳定，SC-30A卫星罗经可提供倾斜和摇晃补偿数据，有助于稳定探测。如果船舶已经有电罗经，加装廉价的SC-30A罗经构成更加可靠的双罗经系统。如果船舶已经安装有磁罗经，精度无法满足安全航行需求，且无数字输出连接其他强制要求的设备，如AIS；再加装SC-30A罗经可以获得最佳效果。没有罗经的船舶，安装SC-30A性价比高，可靠性高。

	对准船首有刻度准星
